滾軸絲杠表面淬火工藝要求

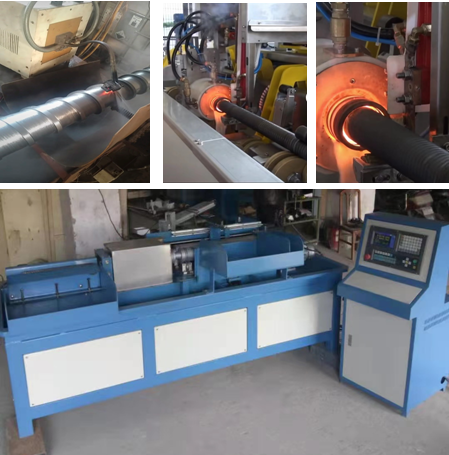

      中頻淬火設(shè)備可用于滾珠絲杠的滾道和軸頸的表面淬火藝，通過(guò)感應(yīng)加熱淬火可以對(duì)滾珠絲杠的表面進(jìn)行快速加熱、冷卻，在絲杠表面形成一定厚度的高硬度、高耐磨的淬火硬化層，而在絲杠心部仍保持原有組織、性能，使其在表面具有高硬度的同時(shí)，心部仍有一定的韌性。因此它能很好地滿(mǎn)足絲杠的性能要求。

    表面感應(yīng)淬火作為滾動(dòng)絲杠的最終熱處理工序，決定著滾珠絲杠最終的內(nèi)在產(chǎn)品質(zhì)量，所以必須對(duì)此進(jìn)行嚴(yán)格控制。滾珠絲杠表面感應(yīng)淬火具體的技術(shù)要求：材料選用優(yōu)質(zhì)GCr15鋼。滾道表面硬度要求為58~63HRC。淬火硬化層要求：沿滾道方向表面有效硬化層深度>10mm。由于一般企業(yè)采用的鋼球硬度達(dá)60HRC，這就要求滾道表面的硬度必須為58~63 HRC，硬度太低則滾道不耐磨，硬度超過(guò)上限則會(huì)大大降低淬火硬化層的力學(xué)性能，會(huì)在滾道表面產(chǎn)生磨削裂紋，甚至造成絲杠斷裂。

上一篇：真空管高頻烤消機(jī)詳解
下一篇：鋼套外表面高頻淬火試件打樣
