機床導軌淬火專用設備
- 機床導軌淬火 超音頻淬火設備
熱線電話
0513-55880776
18018410776
機床導軌是機床得以運動自如的重要部分，機床的不斷運動決定了機床導軌表面要有足夠的硬度和耐磨性，這樣才不會輕易損壞，所以，機床導軌淬火是必然的，導軌通過淬火來提高自身的硬度，從而保證機床的正常運作。
機床導軌淬火專用設備適用范圍：
V型導軌、槽型導軌等各種類型的導軌面淬火；
機床主軸，齒輪，床身表面淬火；
加工中心工作臺表面淬火。
機床導軌淬火專用設備優勢說明
1、導軌淬火硬度HRC45-52(根據材質不同有所不同),硬度均勻，淬硬層適中一般為1.5-4mm。
2、導軌淬火變形量小于0.06mm。
3、加熱速度在200-400mm/min。
4、淬火感應器要求做工精細，若導軌面過寬，感應器做成單邊淬，若導軌面窄，可雙邊一次淬火。
5、淬火設備可根據淬火工藝要求來調節設備功率和工作頻率
導軌淬火感應加熱電源部分技術參數
|
型 號 |
DPGP-120 |
|
輸入電壓 |
三相380V/50Hz |
|
工作電壓 |
342V～430V |
|
最大電流 |
210A |
|
頻 率 |
設備工作頻率自動適應15～35KHz |
|
負載持續率 |
100% |
|
冷卻水壓 |
≥0.3MPa≥6L/min |
|
控制方式 |
采用IGBT晶體管逆變控制 |

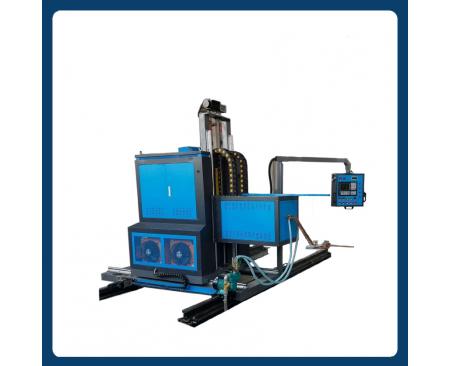

導軌淬火移動工裝及冷卻部分配置及說明
|
名稱 |
數控自行式機床導軌淬火一體機 |
|
輸入電源 |
三相四線 |
|
控制方式 |
數字編程控制+手動快速操作控制 |
|
傳動部分 |
X軸步進電機+精密齒條+鋼軌 Y軸步進電機+滾珠絲杠+圓柱導軌 Z軸步進電機+滾珠絲杠+圓柱導軌 |
|
行程范圍 |
X軸-3000mm Y軸-1100mm 行程為標準配置， Z軸-1000mm 如有特殊要求可按產品工件尺寸加長 |
